复合材料热压罐系统的组成

发布日期：2025-06-12 10:57　浏览次数：

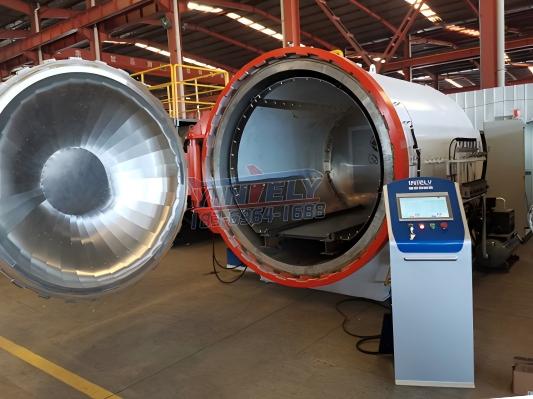

1. 罐体

罐体由内外筒组成，加热、冷却装置在内外筒之间，要求罐内有效尺寸至少满足最大制件需要，最高使用温度下罐外表温度不大于60℃。

2. 罐内温度

罐内各点温差要求≤5℃，升温速率1-8℃/min可调。罐内温度制度可按树脂体系的固化温度和制件大小确定，一般为两阶段加温、恒温工艺。

3. 热压罐的冷却

降温过程对复合材料制造质量也有重要影响，循环水冷却，降温速率0.5-6℃/min可调。

4. 罐内压力

压力可达1.5-2.5MPa，误差不大于0.05MPa，设有安全防爆装置。

5. 真空系统

为使罐内压力作用到制品上，使制品与模具贴紧，必须在它们之间形成一定真空度。要求有多个真空管接头以满足成型工艺要求。

6. 控制系统

配有温度、压力、真空度的指示和记录仪表。设置真空渗漏检查装置，多点温度测量（复合材料的传热、反应放热特点），超温、超压报警装置，安全自锁装置。
